Szyny łączeniowe w rozdzielnicy – jaką pełnią funkcję i dlaczego wymagają precyzyjnego doboru?

Element przypominający grzebień wygląda nieskomplikowanie, ale odpowiada za przewodzenie prądu do wielu aparatów. Błąd dotyczący liczby biegunów, rozstawu zębów, typu zacisku lub obciążalności może prowadzić do niewłaściwego styku i nagrzewania połączeń. Z tego powodu szyna nie powinna być traktowana jako uniwersalny dodatek pasujący do każdej rozdzielnicy.

Czym jest szyna łączeniowa?

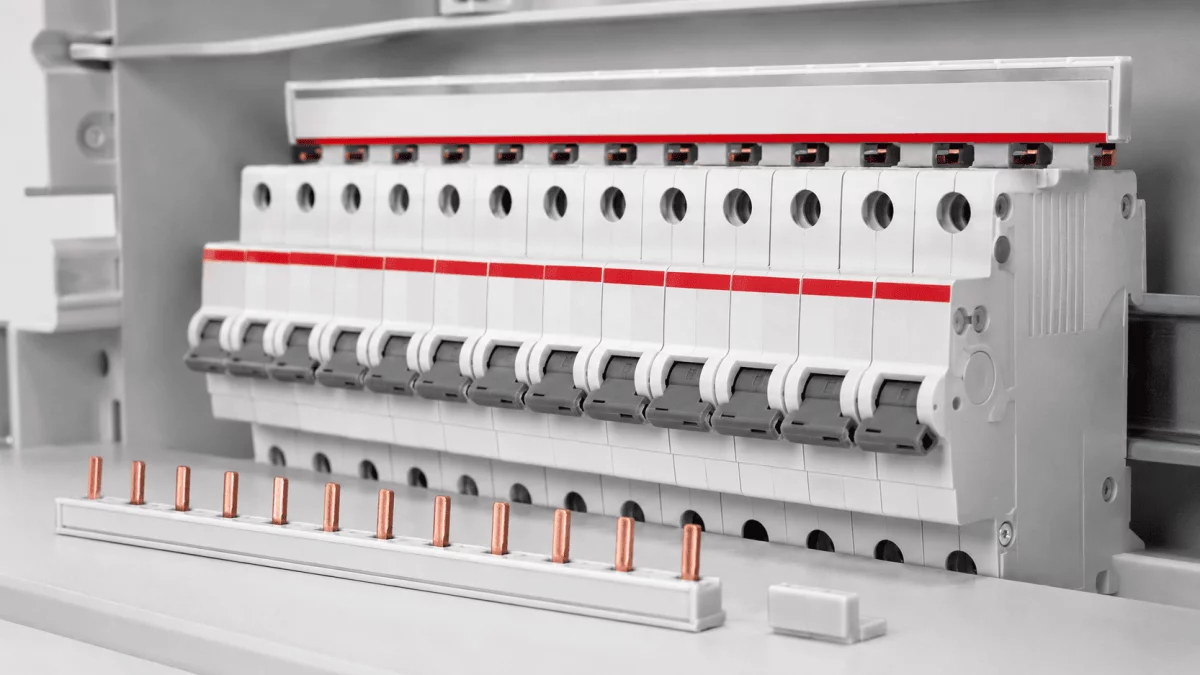

Szyna łączeniowa, nazywana także szyną grzebieniową lub prądową, służy do zasilania grupy aparatów modułowych. Jej przewodząca część jest wykonana z materiału o określonych właściwościach elektrycznych, a zęby lub widełki trafiają do przystosowanych do tego zacisków urządzeń. Znaczna część przewodnika pozostaje osłonięta izolacją. Ochrony wymagają również niewykorzystane i przycięte końce, do których stosuje się odpowiednie zaślepki. Kompletne rozwiązanie obejmuje więc nie tylko samą szynę, lecz także elementy zakończeniowe oraz – zależnie od systemu – zaciski zasilające i inne akcesoria. Szyny mogą łączyć między innymi wyłączniki nadprądowe, aparaty różnicowoprądowe, RCBO i wybrane rozłączniki. Nie oznacza to jednak, że dowolną kombinację urządzeń można zasilić jednym modelem. Zgodność należy potwierdzić na podstawie dokumentacji każdego elementu.

Dlaczego szyna może być lepsza od wielu mostków przewodowych?

Zastosowanie szyny pozwala ograniczyć liczbę oddzielnych odcinków przewodu wprowadzanych do kolejnych zacisków. Połączenia mają powtarzalny układ, a wnętrze rozdzielnicy pozostaje bardziej uporządkowane. Ułatwia to kontrolę wykonania i późniejszą identyfikację poszczególnych sekcji. Szyna przygotowana do konkretnej serii aparatów może również zmniejszyć ryzyko przypadkowych różnic w długości, ułożeniu i zakończeniu poszczególnych mostków. Nie eliminuje jednak błędów montażowych. Niepełne wsunięcie zęba, niewłaściwy zacisk, uszkodzona izolacja albo nieprawidłowy moment dokręcenia nadal mogą prowadzić do przegrzewania. Nie należy też zakładać, że szyna będzie najlepszym rozwiązaniem w każdej części rozdzielnicy. Nietypowe rozmieszczenie aparatów, urządzenia o różnych układach zacisków lub potrzeba oddzielenia sekcji mogą wymagać innych metod połączenia. Decyzję podejmuje projektant albo instalator na podstawie całego układu.

Czym różnią się szyny sztyftowe i widełkowe?

Jednym z podstawowych kryteriów wyboru jest kształt elementu wprowadzanego do zacisku aparatu. Szyna sztyftowa ma proste bolce, natomiast szyna widełkowa wykorzystuje styki przypominające rozwidloną końcówkę. Nie jest to wyłącznie różnica wizualna. Konstrukcja zacisków konkretnego aparatu decyduje o tym, jaki rodzaj szyny może z nim współpracować. Sztyft przeznaczony do zacisku klatkowego nie powinien być zastępowany widełką tylko dlatego, że oba elementy mieszczą się w jego pobliżu. Również pozorne dociśnięcie styku nie potwierdza poprawności połączenia. Niektóre urządzenia mają zaciski pozwalające niezależnie przyłączyć szynę oraz przewód zasilający. W innych konstrukcjach sposób wprowadzenia obu elementów wygląda inaczej. Zawsze trzeba kierować się schematem producenta, a nie doświadczeniem wyniesionym z montażu podobnie wyglądającej serii.

Co oznacza liczba biegunów szyny?

Szyny łączeniowe występują w wersjach jedno-, dwu-, trzy- i czterobiegunowych, a także w konfiguracjach przygotowanych do określonych układów aparatów. Liczba biegunów opisuje liczbę oddzielnych torów przewodzących prowadzonych w jednym elemencie. Szyna jednobiegunowa może rozprowadzać jeden przewód fazowy pomiędzy kolejnymi aparatami. Modele wielobiegunowe wykorzystuje się w układach, w których poszczególne zęby są przypisane do kolejnych faz lub przewodu neutralnego zgodnie z określonym wzorem. Znaczenie ma nie tylko liczba torów, lecz także kolejność zębów. Urządzenia 1P, 1P+N, 3P i 3P+N mogą mieć różną szerokość oraz inne położenie zacisków. Szyna musi odpowiadać całemu rozmieszczeniu, a nie jedynie liczbie modułów zajętych w rozdzielnicy. Pomylenie wzoru może doprowadzić do niewłaściwego połączenia torów. Dlatego przed montażem należy sprawdzić oznaczenia, schemat i listę aparatów zgodnych z konkretnym modelem.

Czy standardowa szerokość modułu oznacza pełną kompatybilność?

Wiele aparatów ma szerokość opartą na typowym module wynoszącym około 17,5–18 mm. Nie gwarantuje to jednak, że szyna jednej serii będzie pasowała do urządzenia innego producenta lub nawet do każdej serii tej samej marki. Różnić mogą się:

•      rodzaj zacisku,

•      położenie wejścia dla szyny,

•      głębokość osadzenia zęba,

•      odstęp pomiędzy torami,

•      szerokość urządzenia,

•      umiejscowienie przewodu neutralnego,

•      sposób współpracy z aparatami dodatkowymi,

•      wymagane akcesoria zakończeniowe.

Przed połączeniem produktów pochodzących z różnych systemów trzeba uzyskać potwierdzenie zgodności w dokumentacji technicznej. Sam fakt, że zęby trafiają do otworów, nie świadczy jeszcze o uzyskaniu odpowiedniej powierzchni styku ani docisku.

Jakie parametry szyny trzeba sprawdzić?

Jednym z najważniejszych parametrów jest znamionowy prąd ciągły. Musi on odpowiadać warunkom pracy całej sekcji rozdzielnicy. Na rzeczywiste obciążenie wpływają nie tylko aparaty odbiorcze, lecz także miejsce zasilenia szyny, rozkład obwodów i sposób jej wykorzystania. Znaczenie mają również przekrój części przewodzącej, liczba biegunów, długość, maksymalne napięcie pracy, znamionowe napięcie udarowe oraz rozstaw styków. W przypadku szyn przeznaczonych do przycinania producent określa zasady skracania i zabezpieczania powstałego zakończenia. Nie należy przenosić parametrów z jednego modelu na drugi na podstawie wyglądu. Dwie szyny o podobnej długości mogą mieć inne dopuszczalne obciążenie, przekrój i przeznaczenie. Wybór powinien być częścią obliczeń oraz projektu rozdzielnicy. Elektryk musi uwzględnić również parametry aparatów zabezpieczających, przekroje przewodów i warunki zwarciowe.

Czy każdą szynę można skrócić?

Niektóre szyny są sprzedawane w dłuższych odcinkach przeznaczonych do przycięcia, inne mają fabrycznie ustaloną liczbę modułów. Informacja o możliwości skracania powinna znajdować się w dokumentacji produktu. Po przycięciu część przewodząca nie może pozostać odsłonięta. Konieczne jest użycie właściwej zaślepki końcowej należącej do danego systemu. Nieprawidłowo zabezpieczony koniec może zmniejszyć ochronę przed przypadkowym dotknięciem i stworzyć ryzyko zwarcia. Nie wolno także pozostawiać niezabezpieczonych, niewykorzystanych zębów. Jeśli producent dopuszcza ich usunięcie, trzeba zrobić to w przewidziany przez niego sposób, bez uszkadzania izolacji i pozostałych torów. Przycinanie oraz montaż szyny odbywają się wewnątrz rozdzielnicy i powinny być wykonywane przez osobę posiadającą odpowiednie kwalifikacje. Nie jest to praca przeznaczona dla użytkownika, który nie potrafi potwierdzić braku napięcia i poprawności gotowego połączenia.

Dlaczego zaślepki końcowe są istotne?

Zaślepka może wyglądać jak drobny element bez wpływu na działanie instalacji. Jej zadaniem jest jednak osłonięcie przekroju przewodnika znajdującego się na końcu szyny. Szczególne znaczenie ma to wtedy, gdy element został skrócony. Akcesorium musi pasować do liczby biegunów, przekroju i konstrukcji konkretnego systemu. Przypadkowy element z tworzywa nie zapewni takiej samej ochrony mechanicznej ani dopasowania. Po zakończeniu montażu nie powinny być dostępne żadne nieizolowane części przewodzące. Elektryk sprawdza również, czy osłona frontowa rozdzielnicy prawidłowo zakrywa zaciski i pozostawia dostęp wyłącznie do elementów obsługowych aparatów.

Co może świadczyć o problemie z połączeniem?

Niewłaściwy docisk zwiększa rezystancję przejścia, a to sprzyja nagrzewaniu styku. Problem może rozwijać się stopniowo i początkowo nie powodować zadziałania zabezpieczenia. Z czasem może dojść do przebarwienia obudowy, odkształcenia tworzywa, zapachu przegrzanej izolacji lub uszkodzenia zacisku. Niepokojącymi sygnałami są także trzaski dochodzące z rozdzielnicy, migotanie oświetlenia albo okresowe zaniki zasilania na wybranych obwodach. W takiej sytuacji nie należy otwierać obudowy i samodzielnie dokręcać elementów. Rozdzielnicę powinien sprawdzić elektryk, który bezpiecznie odłączy zasilanie, oceni stan aparatów i wykona potrzebne pomiary. Kontrola nie ogranicza się do oględzin szyny. Specjalista sprawdza również zaciski, przewody zasilające, ślady działania temperatury oraz zgodność zastosowanych elementów z dokumentacją.

Gdzie porównać szyny do aparatów modułowych?

Dobór łatwiej rozpocząć od filtrowania produktów według liczby faz i biegunów, rodzaju połączenia, prądu znamionowego, przekroju, rozstawu oraz liczby zasilanych urządzeń. Właśnie takie parametry pozwalają zawęzić wybór do modeli odpowiadających projektowanej sekcji rozdzielnicy. Karo Elektro udostępnia różne warianty szyn i akcesoriów przeznaczonych do aparatury modułowej. Dostępne rozwiązania można porównać na stronie https://karoelektro.pl/aparatura-elektryczna/aparatura-modulowa/szyny-laczeniowe. Przed zakupem warto znać dokładne oznaczenia wszystkich aparatów, które mają zostać połączone. Pozwala to zweryfikować zalecaną serię szyny, jej długość, układ styków oraz potrzebne elementy zakończeniowe.

Uporządkowana rozdzielnica wymaga czegoś więcej niż estetycznego montażu

Szyna łączeniowa pomaga wykonać czytelny i powtarzalny rozdział zasilania pomiędzy aparatami. Zmniejszenie liczby osobnych mostków może ułatwić montaż oraz późniejszą kontrolę rozdzielnicy. Korzyści te pojawiają się jednak wyłącznie wtedy, gdy szyna jest zgodna z urządzeniami i pracuje w zakresie swoich parametrów. Na bezpieczeństwo wpływają również prawidłowe osadzenie styków, moment dokręcenia określony przez producenta, zabezpieczenie końców oraz pomiary wykonane po zakończeniu prac. Sam schludny wygląd nie potwierdza poprawności elektrycznej. Dlatego szyna nie powinna być wybierana jako uniwersalny element na podstawie samej liczby zębów. Musi stanowić część przemyślanego systemu aparatury, dobranego i zamontowanego przez osobę odpowiedzialną za bezpieczeństwo całej instalacji.
